七海復合影像儀，高效完成VC均熱板頂蓋測量

來源: 影像測量儀 類型: 其它行業 時間：2021-12-01 10:26:31
 移動互聯網時代，人們對電子設備的需求越來越高，芯片性能也隨之迅速提升。強勁的性能同時也會為設備帶來熱量，為了能更好發揮設備性能，越來越多設備開始采用熱管等部件進行散熱。但在手機、電腦等設備集成度越來越高的今天，有限的機內空間難以容納熱管這類部件。

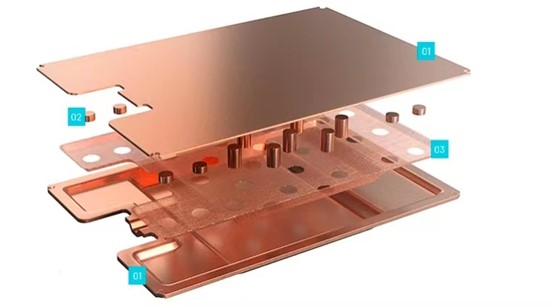

于是效率更高的散熱部件開始得到應用，名為VC均熱板。通過內部冷凝液—水蒸氣的相變過程，實現熱能吸收與釋放，從而完成散熱任務。如果制作精度不夠，就會影響散熱性能乃至部件質量。
此次測量需要對一款散熱器蓋板上進行平面度及輪廓度測量。在選擇機型因?yàn)橐骖櫩蛻魷y量PCB等小薄軟產品的測量需求，所以需要在影像儀范圍內尋找。測量輪廓度時需要使用探針或激光，但探針配合PC-DMIS VISION功能要更為強大一些，所以選用支持增加探針的VIEWMAX L進行測量。
測量輪廓度時，先導入3D模型，建立工件測量坐標系，定義測量矢量點，然后測量實際矢量點位置。測量平面度時，要測4點及以上，點數越高越能反映真實平面度。

一臺設備，兩種測量方式

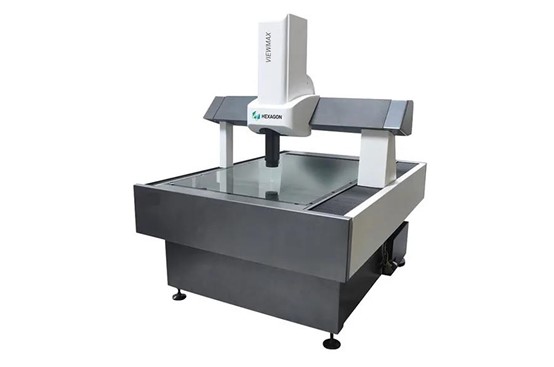

VIEWMAX L加裝測頭，讓光學測量和接觸測量結合在同一部設備上，一舉兩得。借助強大的PC-DMIS VISION軟件，同步校驗后可實現自如切換應用，操作簡單便捷。

高品質影像畫面
為了實現高清影像效果，VIEWMAX L在光源、相機、鏡頭等方面選用高質部件。豐富的光源配置，1/1.8''工業級相機具備更佳的影像收集能力，電動無極變倍鏡頭實現在焦距范圍內任意一點均可對焦工作，在這三者配合下實現高清圖像效果障。

專業測量軟件
PC-DMIS Vision 集成CAD應用技術及影像計量，能夠?qū)崿F(xiàn)與PC-DMIS一樣的脫機編程和仿真模擬功能，且在CCD二維視窗、光照及側頭選擇都能實現精確仿真，拓展了影像計量的專業能力。

擁有大行程的VIEWMAX L被廣泛應用于塑膠、PCB、五金沖壓件等領域， 擁有氣浮導軌、研磨級絲桿傳動等核心技術的它還能為更多工業領域提供精密測量。
